ADS-3064 — четырехканальный USB осциллограф - приставка

Артикул: 411098
Бренд: АКТАКОМ

Цена:

27 612 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Новые серии мультиметров и электроизмерительных клещей АРРА

Промо-цена на ультразвуковую акустическую камеру Batcam 2S – только до конца 2025 года!

Новая линейка оборудования Altimax !!!

Описание
Характеристики

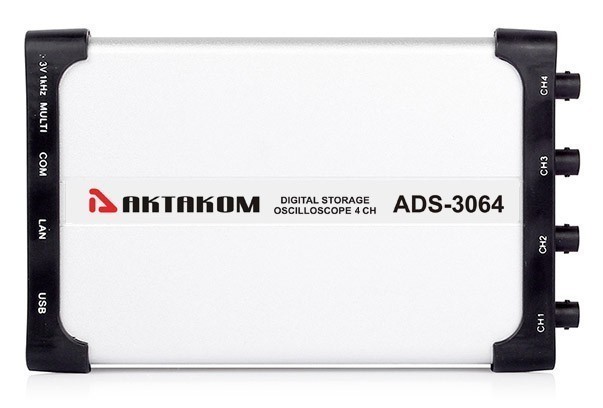

Описание четырехканального USB осциллографа - приставки ADS-3064:

ADS-3064 - это первые четырехканальные цифровые USB осциллографы с глубиной записи 5 миллионов точек на канал.
Осциллографы имеют полосу пропускания 60 мгц при большой частоте дискретизации до 500 Мвыб/сек. Отличительной чертой данных моделей является ультратонкий (всего 18 мм) корпус.

Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов (поставляется с прибором):

Назначение программного обеспечения:

Приложение предназначено для полнофункционального управления приборами ADS-3112 , ADS-3062 , ADS-3112L, ADS-3062L, ADS-3114, ADS-3064 , сбора данных измерений, их обработки, отображения и сохранения на компьютере.

Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора. Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы. Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных. Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:

Период.
Частота.
Время спада.
+Длительность импульса.
-Длительность импульса.
+Коэффициент заполнения.
-Коэффициент заполнения.
Впик.
Вмакс.
Вмин.
Вамп.
Вверш.
Восн.
Положительный выброс.
Отрицательный выброс.
Усреднение.
Вскз.
Частота сигнала (параметры импульса).
Задержа нарастания.
Задержка спада.

Математическая обработка:

AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов и БПФ.

Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.

Технические характеристики четырехканального USB осциллографа - приставки ADS-3064:

Параметр	Значение
Полоса пропускания	60 MГц
Количество каналов	4 + внешний запуск
Регистрация
Режим	Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время)	500 Mвыб/сек (250 Mвыб/сек - 2 канала, 125 Mвыб/сек - 4 канала)
Вход
Связь по входу	закрытый
Входной импеданс	1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников	1X, 10X, 100X, 1000X
Максимальное входное напряжение	40 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания	полный диапазон
Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
Задержка между каналами (типичное)	150 пс

Интерполяция	(sin x)/x
Глубина записи	5 M точек
Коэффициент развертки	5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки	±100 ppm
Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы
АЦП	8 бит
Вертикальное отклонение	5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала	60 МГц
Полоса пропускания для однократного сигнала	Полный диапазон
Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания	≤5.8 нс (типичное)
Погрешность коэф.усиления	±3%
Погрешность коэф.усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения
Курсорные	ΔV и ΔT между курсорами
Автоматические	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции	+, -, *, /, FFT
Фигуры Лиссажу	Диапазон: полный
Фигуры Лиссажу	Сдвиг фаз: ±3 градуса
Система запуска
Режим запуска	Однократный, обычный, авто
Тип запуска	Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
Запуск по видеосигналу	NTSC, PAL и SECAM
Диапазон установки уровня запуска	±5 делений от центра экрана
Интерфейс	USB 2.0
Входы/выходы	Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание	от USB порта или сетевой адаптер 5 В / 1А
Потребляемая мощность	менее 5 Вт
Габаритные размеры	190 мм × 120 мм × 18 мм (ДВГ)
Вес	около 260 гр

Комплект поставки ADS-3064

№	Наименование	Количество
1.	Четырехканальный USB осциллограф - приставка ADS-3064	1
2.	Осциллографические щупы	1
3.	Cетевой кабель	1
4.	Cетевой адаптер	1
5.	USB кабель для подключения к ПК	1
6.	Чехол	1
7.	Руководство по эксплуатации (краткая инструкция)	1
